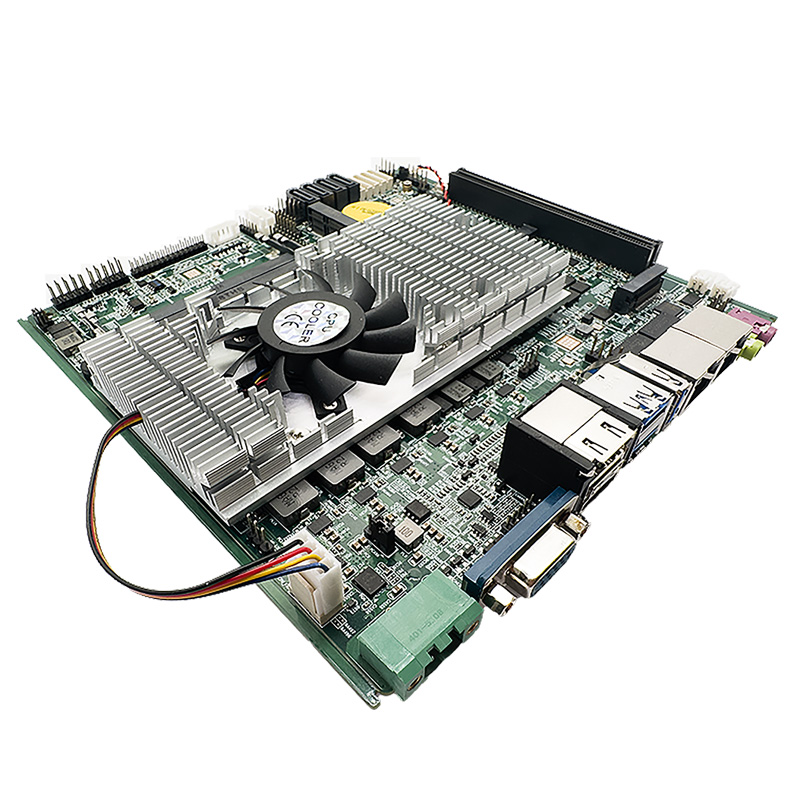

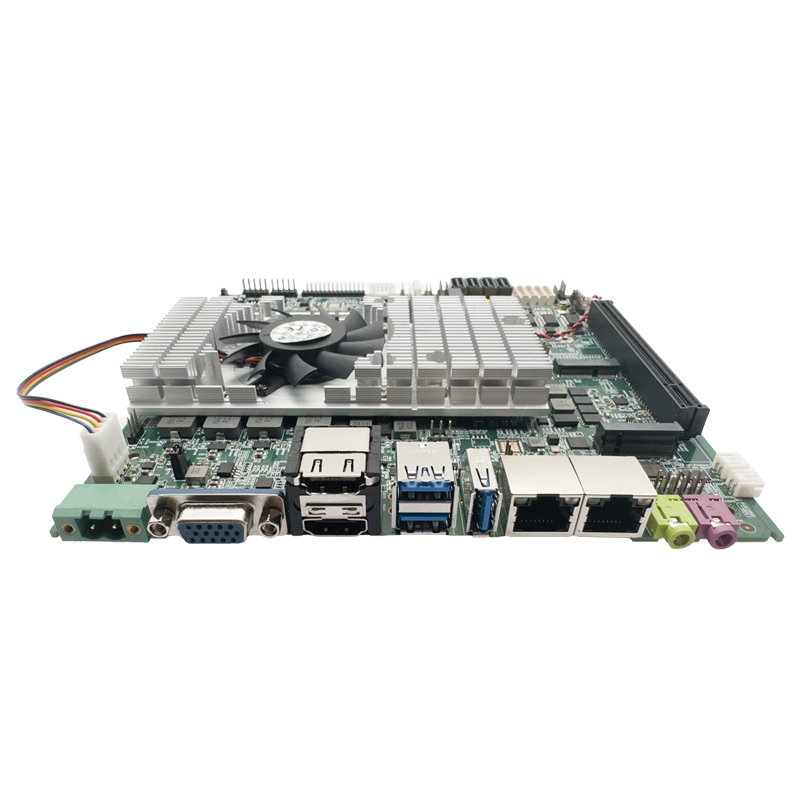

PCM5-11800H工控主板采用Tiger Lake芯片組，該款主板支持6個COM口、 7個USB接口，采用intel千兆網卡芯片，支持PCIE擴展，可增加wifi及4G功能，I7八核十六線程CPU，適用于工業平板電腦、工業一體機、嵌入式設備等工控應用。

系統參數
處理器    支持第11代酷睿 I7-11800H/I7-11850H八核十六線程處理器

芯片組    Tiger Lake
內存      2條DDR4 2400/2666/3200MHz擴展槽
硬盤     4個SATA3.0,1個M.2 KEY-M

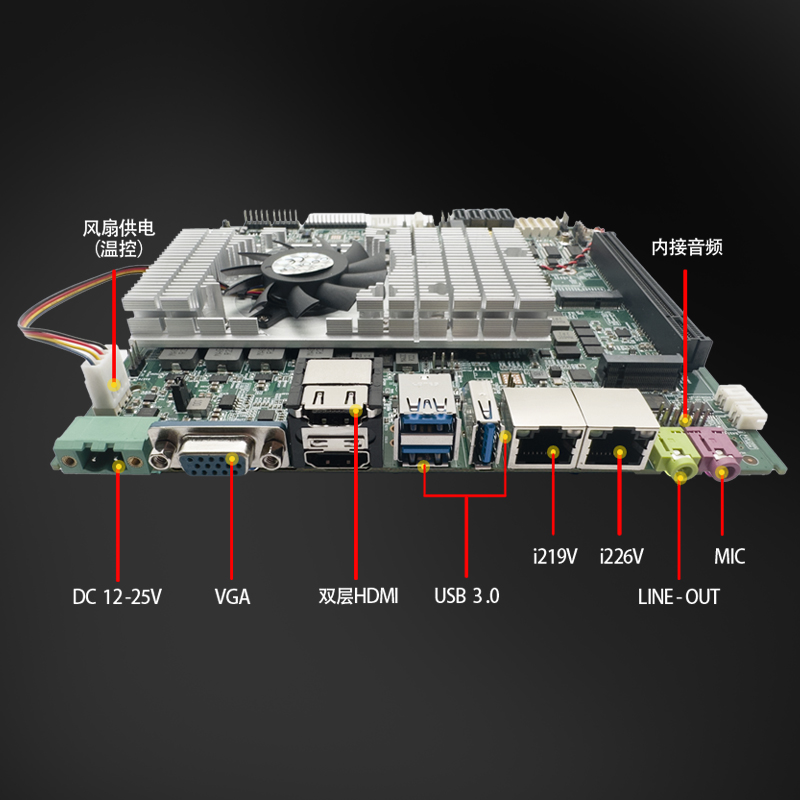

顯示     VGA + 雙HDMI + LVDS + EDP 四顯同顯或異顯 ，Intel UHD Graphics 11th Gen (32 EU)
網絡     2個RJ45千兆以太網口，Intel I219V / I226V （2.5G網卡芯片）
音頻     Realtek ALC897，1組音頻孔，1組內置功放座
USB           3×USB3.0端口，2×USB3.0，2×USB2.0內置排針

COM           5×RS232，1×RS485/422，COM1 可選擇TTL（與RS485/RS232不能同時使用）

GPIO          8位（4進4出）

擴展插槽   1 × M.2 X4 KEY-M ，1×M.2-WIFI KEY-E 1 × Mini-pcie

看門狗    256級（1-255秒可編程設置）
觸摸功能      4/5/線觸摸控制功能排針

供電          鳳凰端口，DC 12V-25V之間供電（PCIE16X槽 12V供電與主板電源輸入電壓相同）
規格尺寸      170 ×170（mm）

工作溫度     -40℃～+75℃
儲存溫度     -40℃～+75℃
相對濕度     5～85%（無冷凝）

◆ 結構 MINI-ITX 架構 170 x 170 mm；

訂購信息：

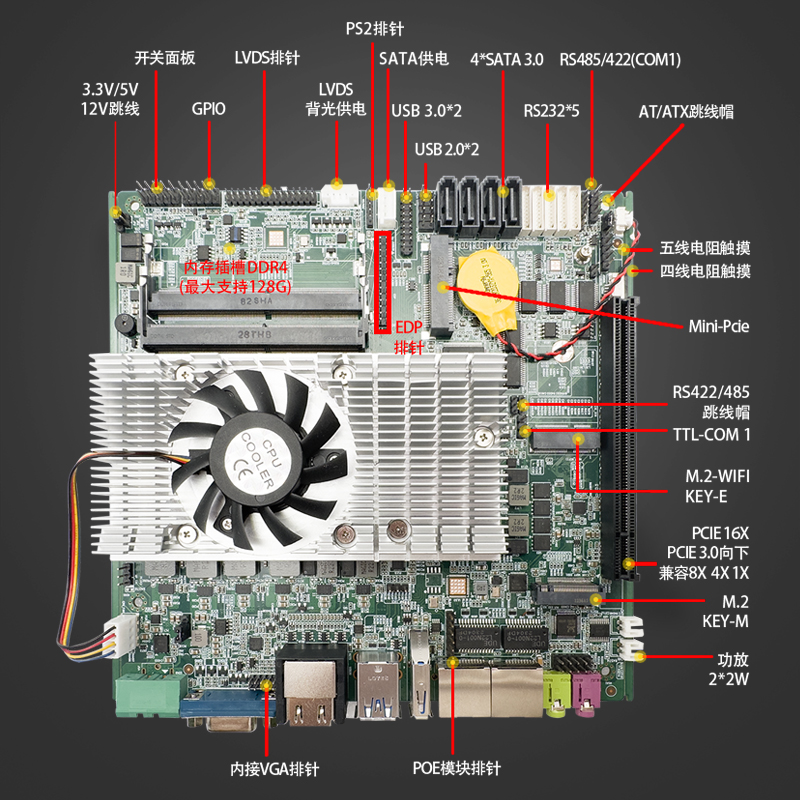

標準配置：2個網口，1個VGA，2個HDMI,1個DP,1個 EDP，POE供電模塊排針，6個COM，1個18/24 Bit LVDS,1個GPIO,4個SATA3.0,1個M.2 ssd，1個M.2WIFI，1個Mpcie，1個PCIE 16X，1個SIM卡槽，1組AUDIO，帶觸摸屏控制（4/5/線）

標準配件：5條COM線，1條SATA線，1條SATA電源線，電源接頭，帶風扇散熱片。

升級選配：11850H，8G/16G/32G內存,64G/128G/256G/512G硬盤，wifi模塊，4G模塊
